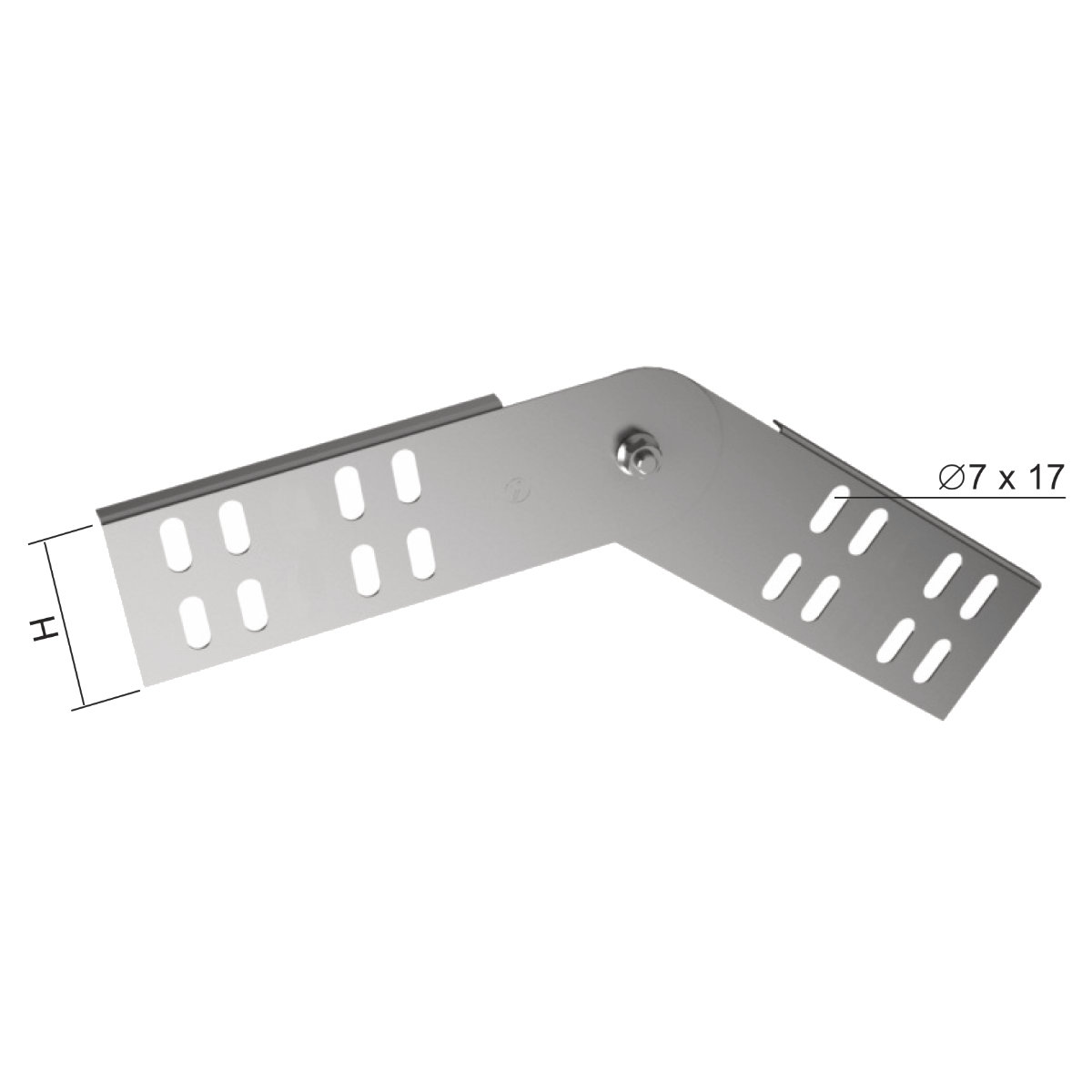

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
SK_PO_CZ
| EAN kód | 8595568926029 |
| Celní kód | 73269098 |
| Hmotnost | 0,2360 kg/ks |
| Povrchová úprava | neelektrolyticky pokovené Geomet |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 1 mm |
| Počet šroubů pro spojení | 4 |
| Rozměr H | 53 mm |
| Pro výšku trasy | 60 mm |
Ke spojení kloubové spojky se žlabem se použijí šrouby NSM 6X10. Spojka je dodávána po 1 ks, k vytvoření ohybu trasy jsou potřeba 2 ks.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
