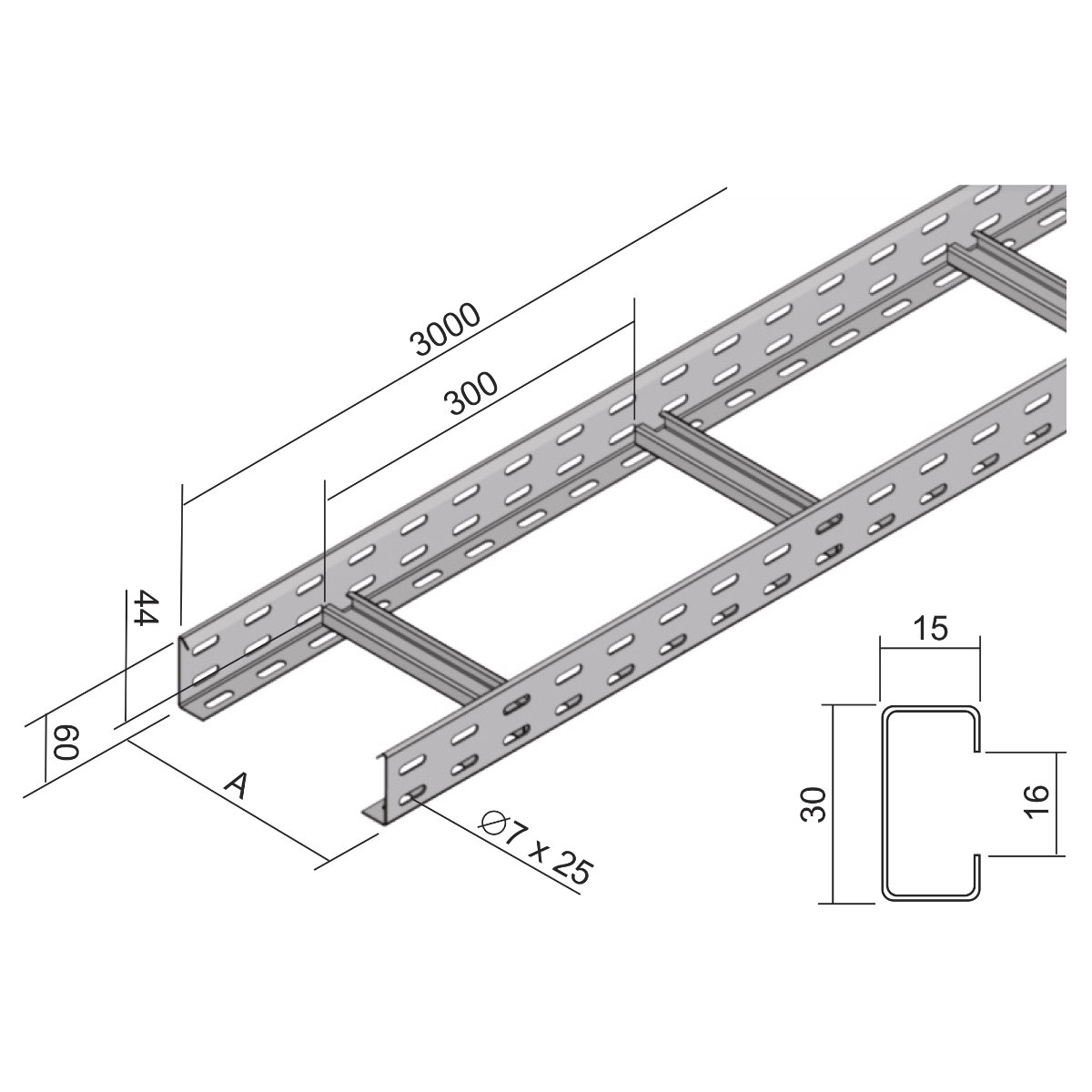

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
KL60_CZ
| EAN kód | 8595057656345 |
| Celní kód | 73089059 |
| Hmotnost | 2,9000 kg/m |
| Povrchová úprava | žárový zinek ponorem |
| Teplotní odolnost | -50 - 150 °C |
| Šířka | 300 mm |
| Výška | 60 mm |
| Délka | 3000 mm |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 1,2 - 1,5 mm |
| Počet šroubů pro spojení | 4 |
| Vzdálenost příček | 300 mm |
| Max. zatížení pro požární odolnost | 10 - 20 kg |
Spojení lávek se provádí pomocí spojek S 60X200 a min. 4 ks šroubů NSM 6X10. Děrované bočnice tvoří L-profil s ohnutým lemem. Děrované příčky profilu C jsou k bočnicím připevněny protlačením ve vzdálenosti 300 mm otevřenou stranou profilu nahoru.
Poznámka k systémům se zachováním funkčnosti při požáru:
Spojení lávek se provádí pomocí spojek S 60X200 a 16 ks šroubů NSM 6X10.
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
