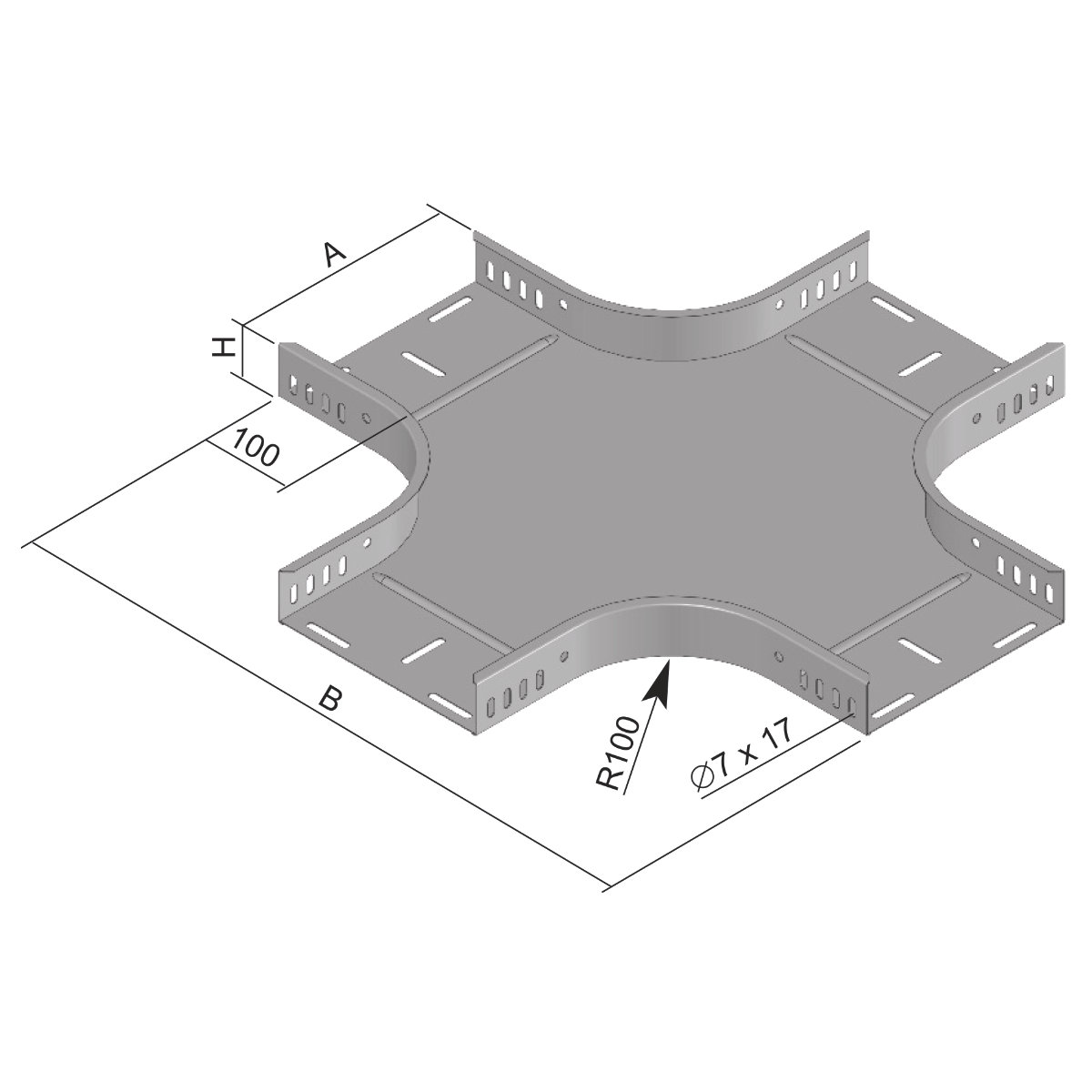

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
KR_CZ
| EAN kód | 8595057662087 |
| Celní kód | 73089059 |
| Hmotnost | 7,6595 kg/ks |
| Povrchová úprava | žárový zinek ponorem |
| Teplotní odolnost | -50 - 150 °C |
| Odpovídá normám | ČSN EN 61537 |
| Tloušťka plechu | 1 mm |
| Počet šroubů pro spojení | 40 |
| Rozměr A | 503 mm |
| Rozměr B | 903 mm |
| Rozměr H | 90 mm |
| Pro šířku trasy | 500 mm |
| Pro výšku trasy | 85 mm |

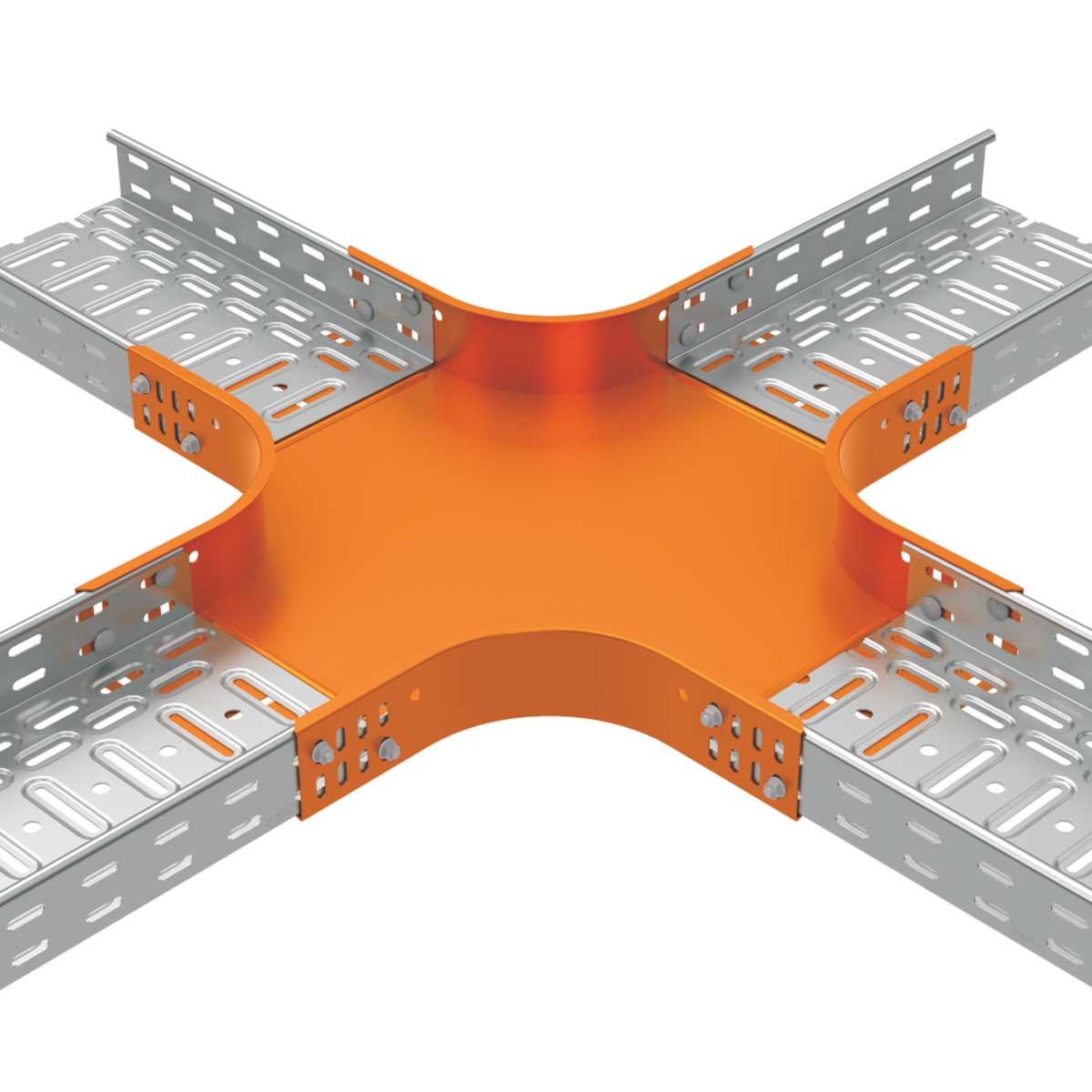

Upevnění spoje se provádí šroubem NSM 6X10. Pro vytvoření nerovnoramenného kříže se použije odbočka horizontální OH nebo redukční díly SU.
