KR_PO_CZ
| EAN kód | 8595057661981 |
| Celní kód | 73089059 |
| Hmotnost | 4,1667 kg/ks |
| Povrchová úprava | žárový zinek ponorem |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 1 mm |
| Počet šroubů pro spojení | 20 |

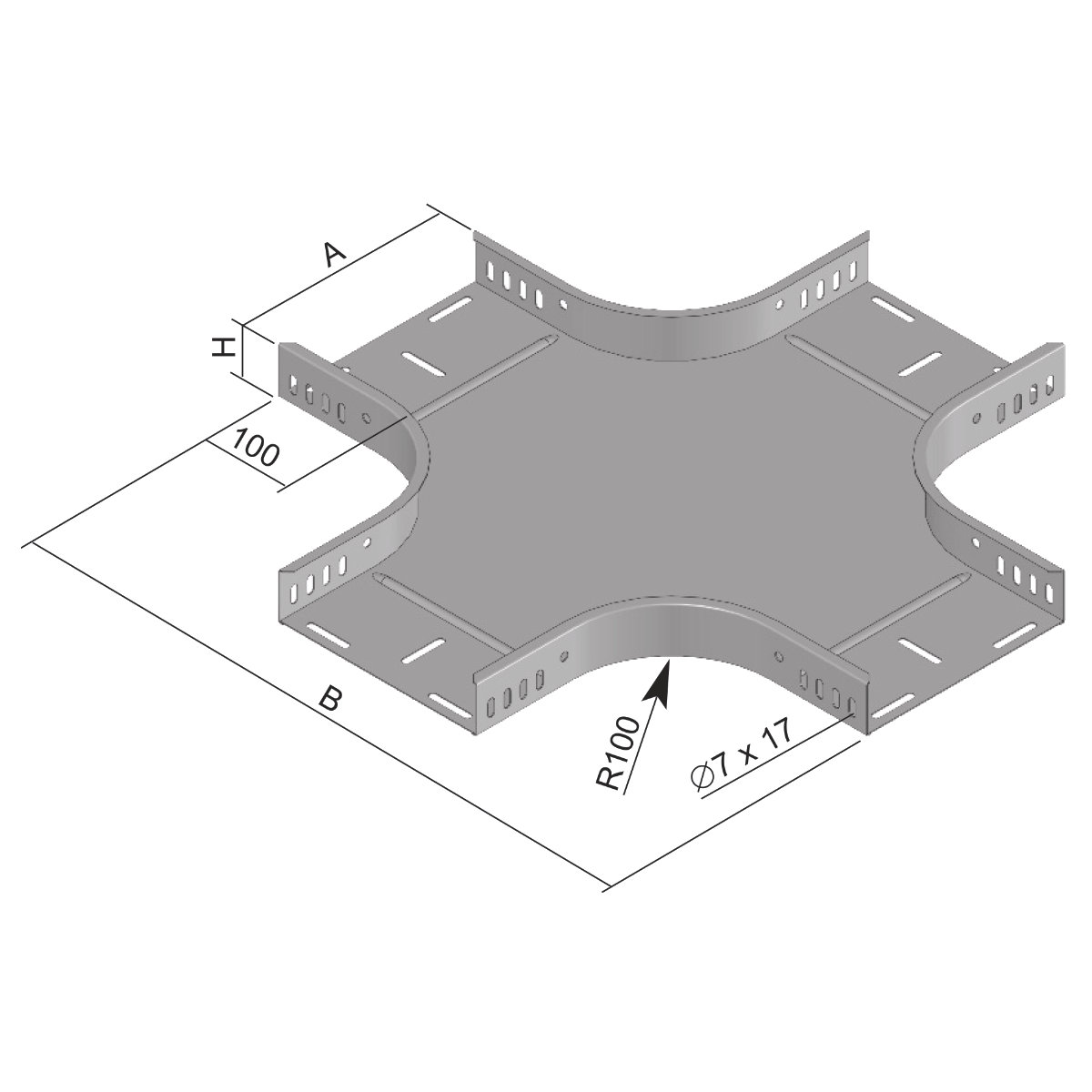

| Rozměr A | 303 mm |
| Rozměr B | 703 mm |
| Rozměr H | 65 mm |
| Pro šířku trasy | 300 mm |
| Pro výšku trasy | 60 mm |
Upevnění spoje se provádí šroubem NSM 6X10. Pro vytvoření nerovnoramenného kříže se použije odbočka horizontální OH nebo redukční díly SU.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
