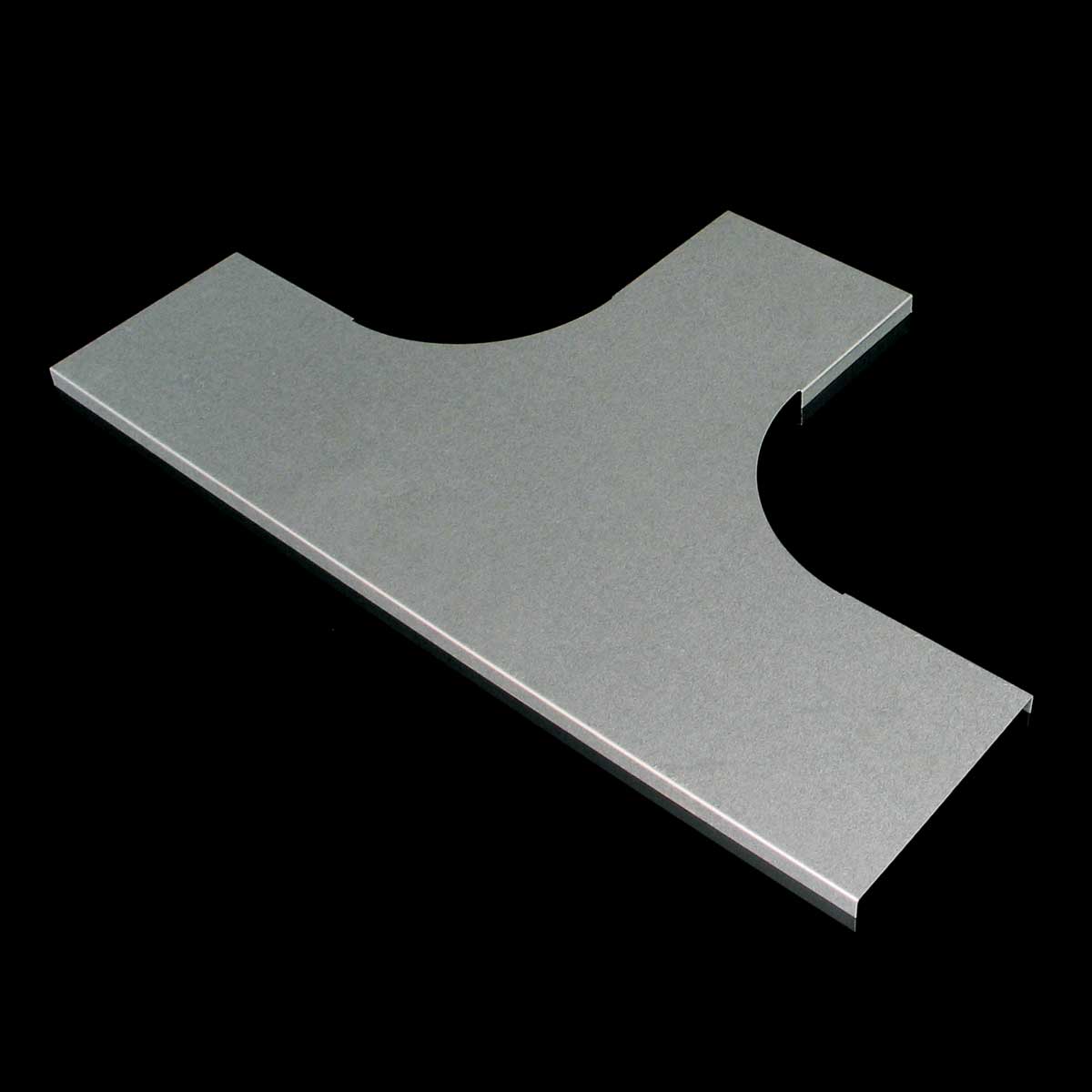

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
NVT_M3_CZ
| EAN kód | 8595057685413 |
| Celní kód | 73089059 |
| Hmotnost | 0,3800 kg/ks |
| Barva | bílá RAL 9010 |
| Povrchová úprava | epoxydový lak, lakováno po obvodu |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,55 mm |

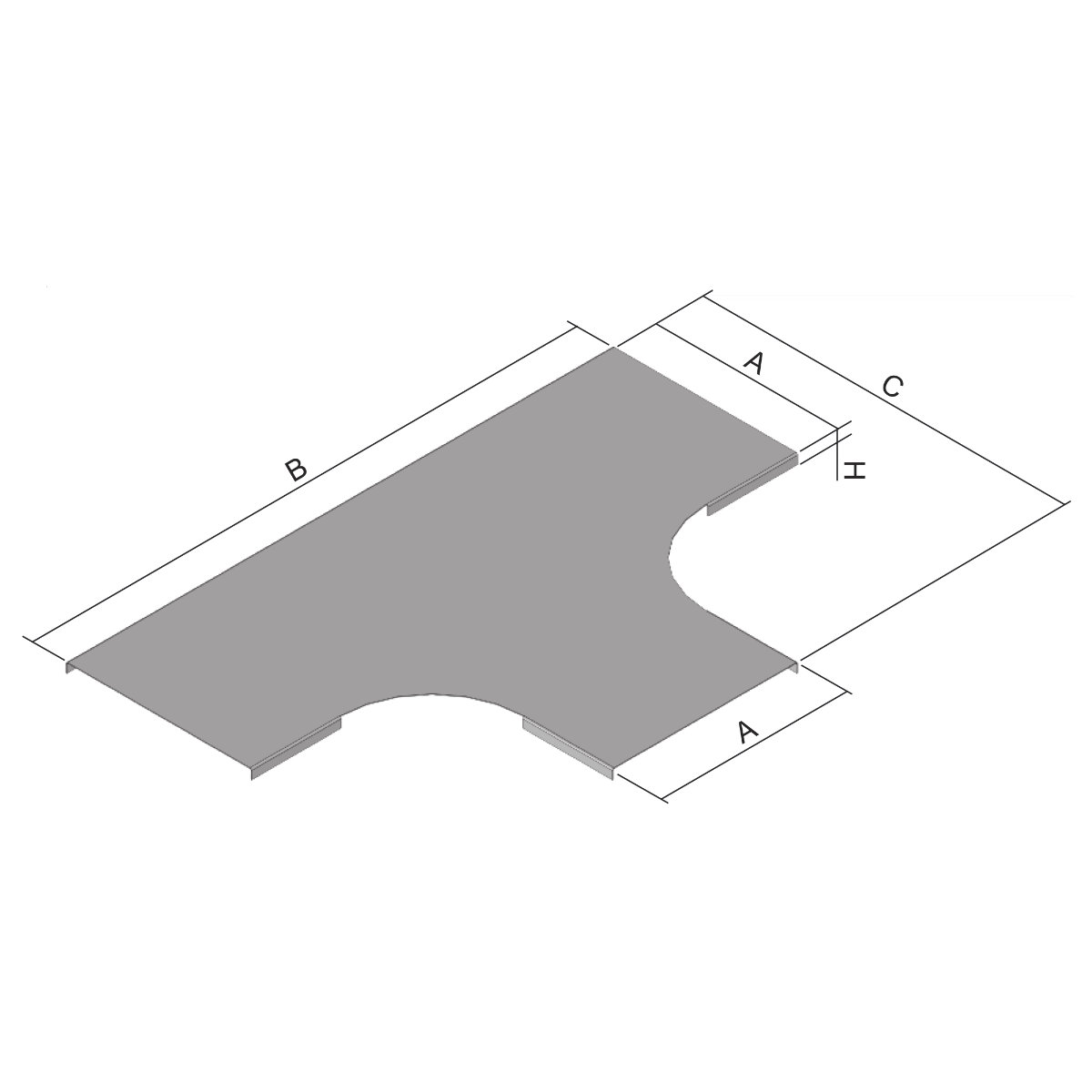

| Rozměr A | 129 mm |
| Rozměr B | 442 mm |
| Rozměr C | 285 mm |
| Rozměr H | 12 mm |
| Pro šířku trasy | 125 mm |
| Pro výšku trasy | 50 - 100 mm |
K upevnění víka se použijí 4 ks úchytů víka VU.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
