NRD_M3_CZ
| EAN kód | 8595057686687 |
| Celní kód | 73089059 |
| Hmotnost | 0,4700 kg/ks |
| Barva | bílá RAL 9010 |
| Povrchová úprava | epoxydový lak, celkový |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,7 mm |
| Počet šroubů pro spojení | 4 |

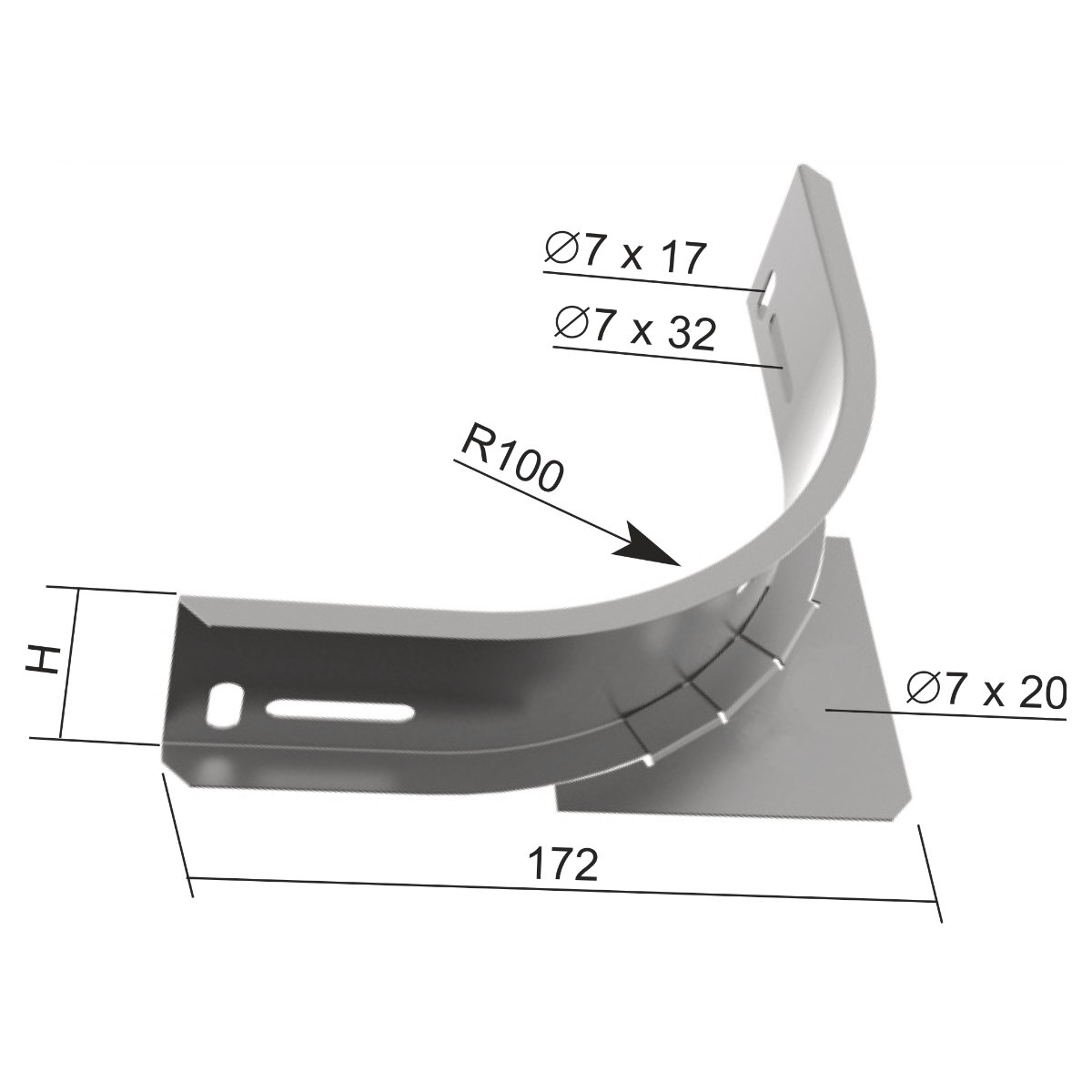

| Rozměr H | 102 mm |
| Pro šířku trasy | 125 - 500 mm |
| Pro výšku trasy | 100 mm |

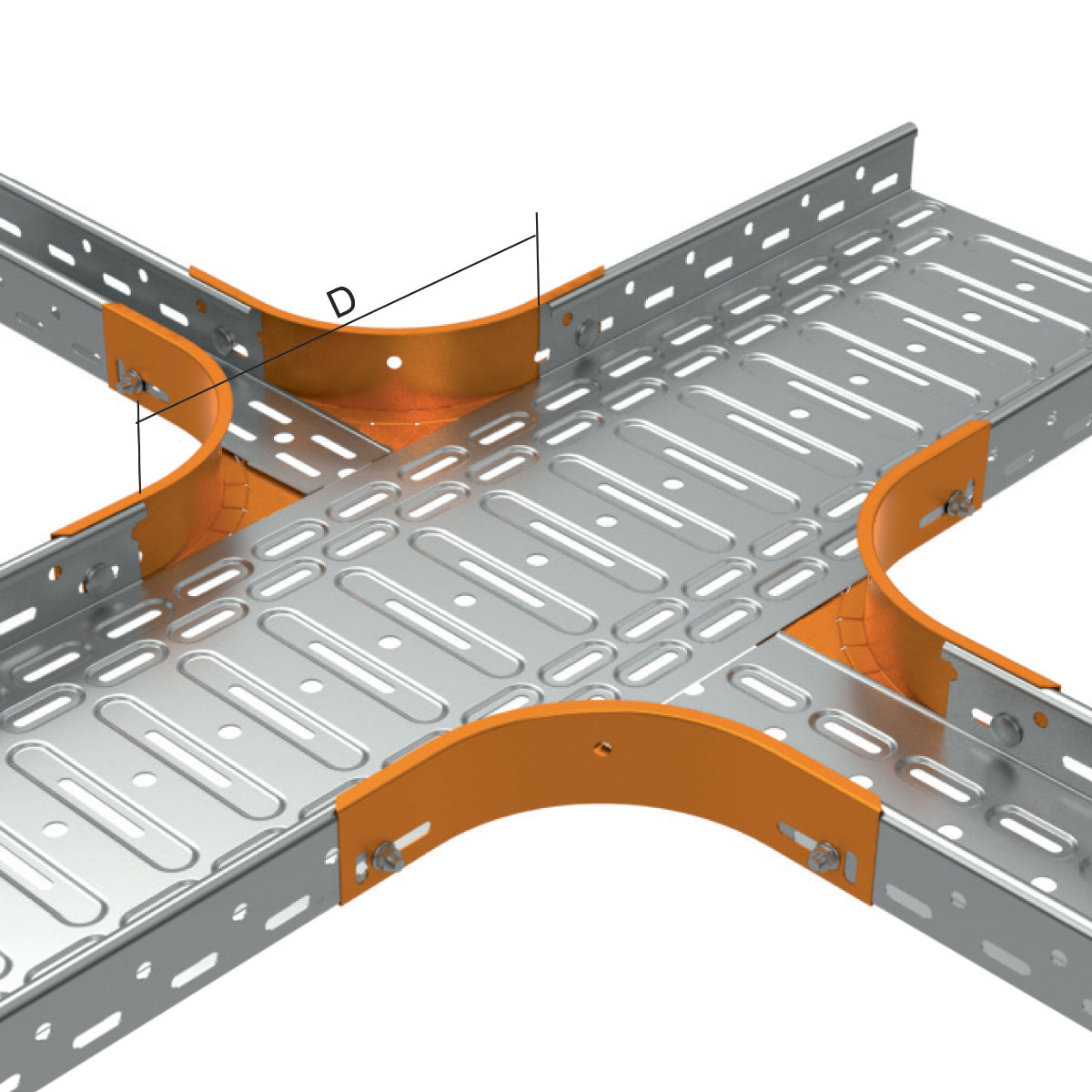

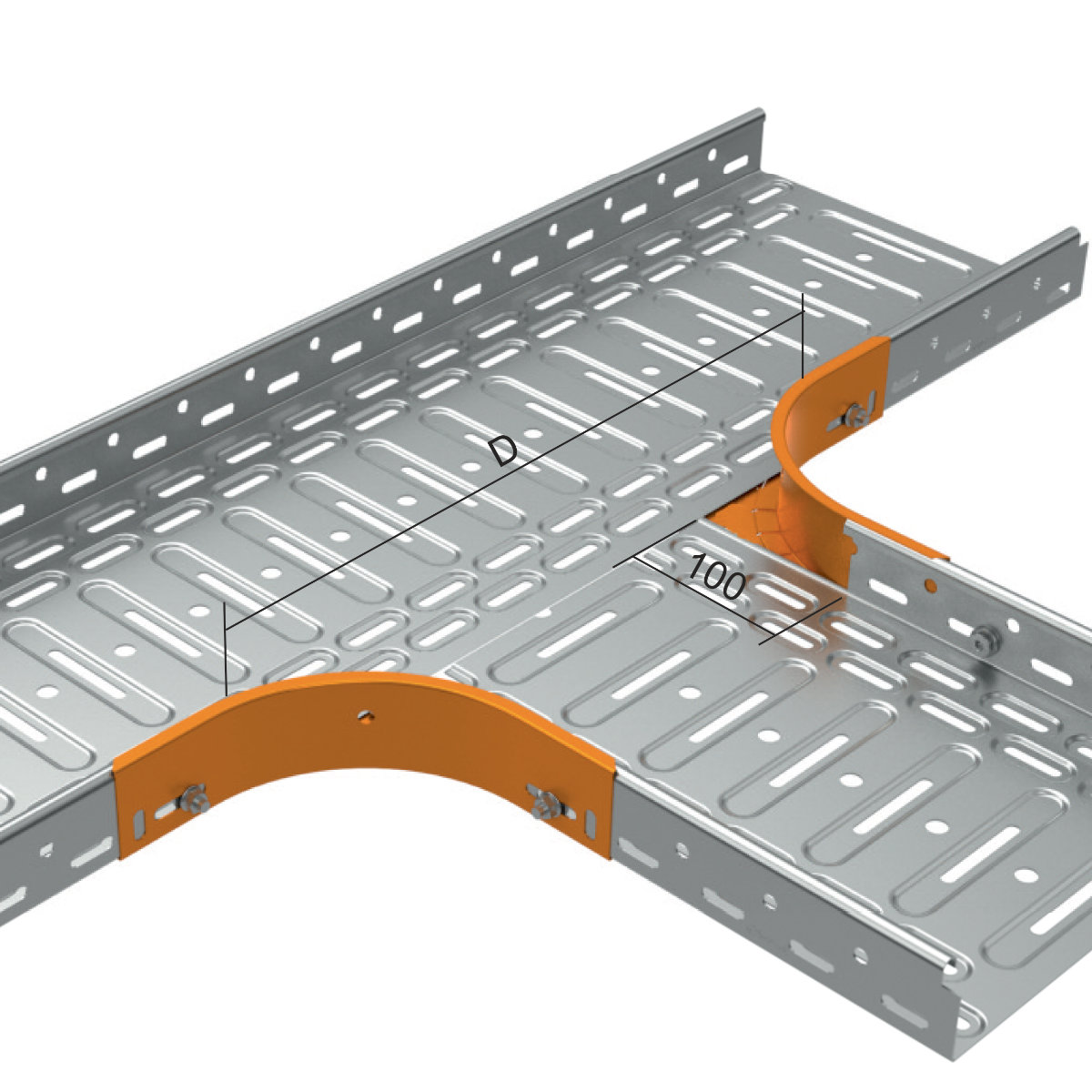

Spoj se provádí pomocí šroubů NSM 6X10. Slouží k vytvoření dodatečného odbočení nebo nerovnoramenného T-kusu nebo kříže. Použití vždy v páru.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
