NR_CZ
| EAN kód | 8595057678781 |
| Celní kód | 73269098 |
| Hmotnost | 0,1850 kg/ks |
| Povrchová úprava | pozinkováno Sendzimirovou metodou |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,8 mm |
| Počet šroubů pro spojení | 4 |

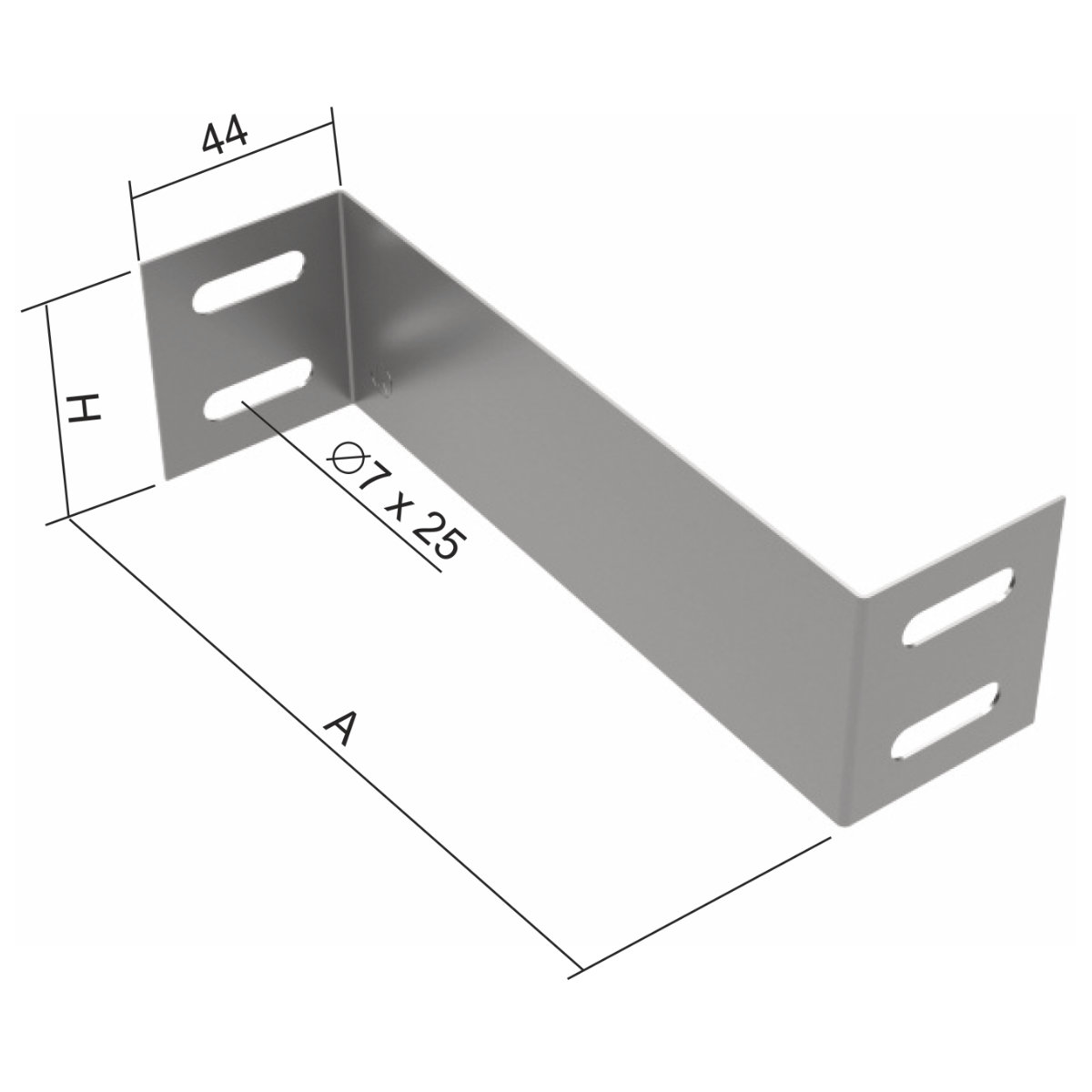

| Rozměr A | 251 mm |
| Rozměr H | 90 mm |
| Pro šířku trasy | 500 mm |
| Pro výšku trasy | 100 mm |

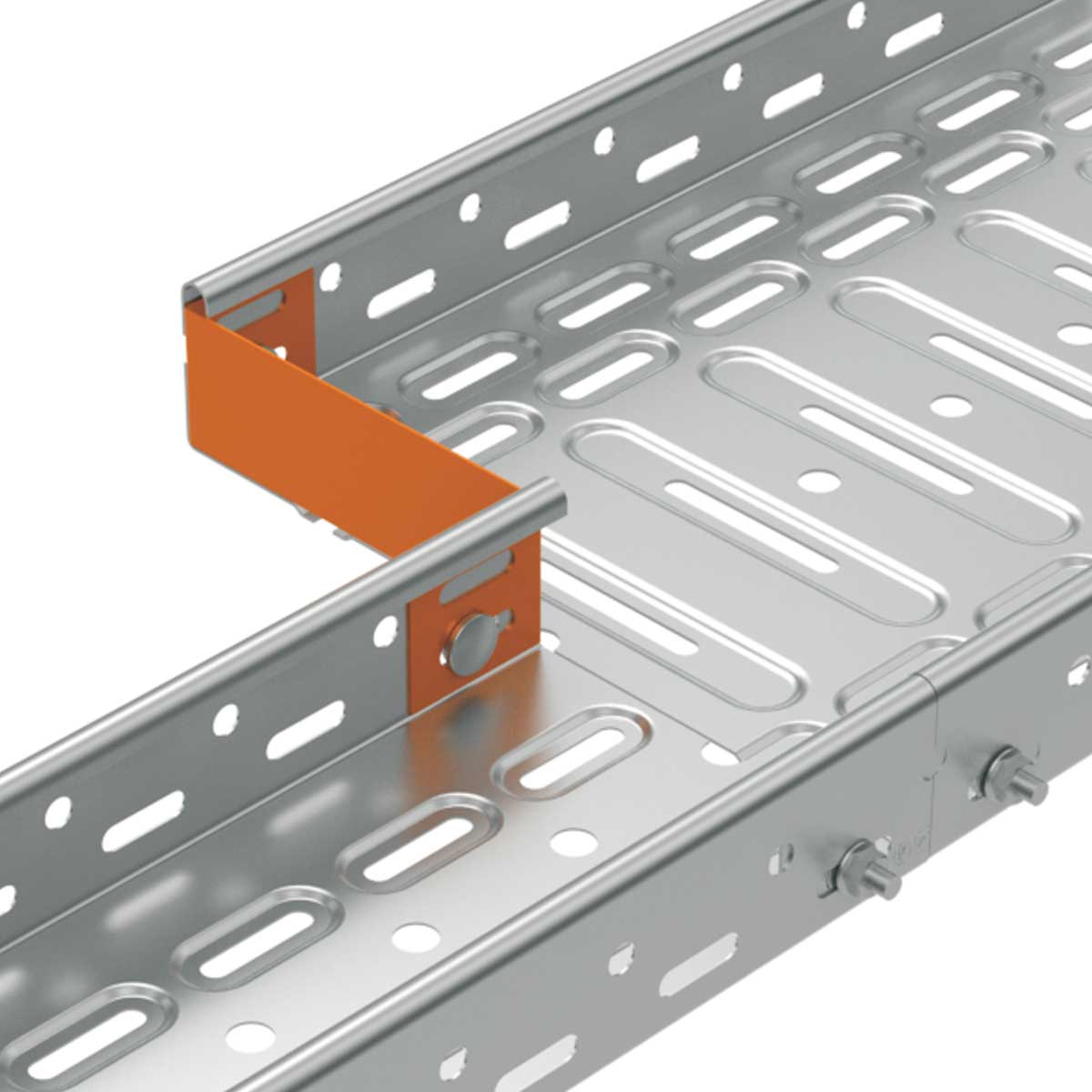

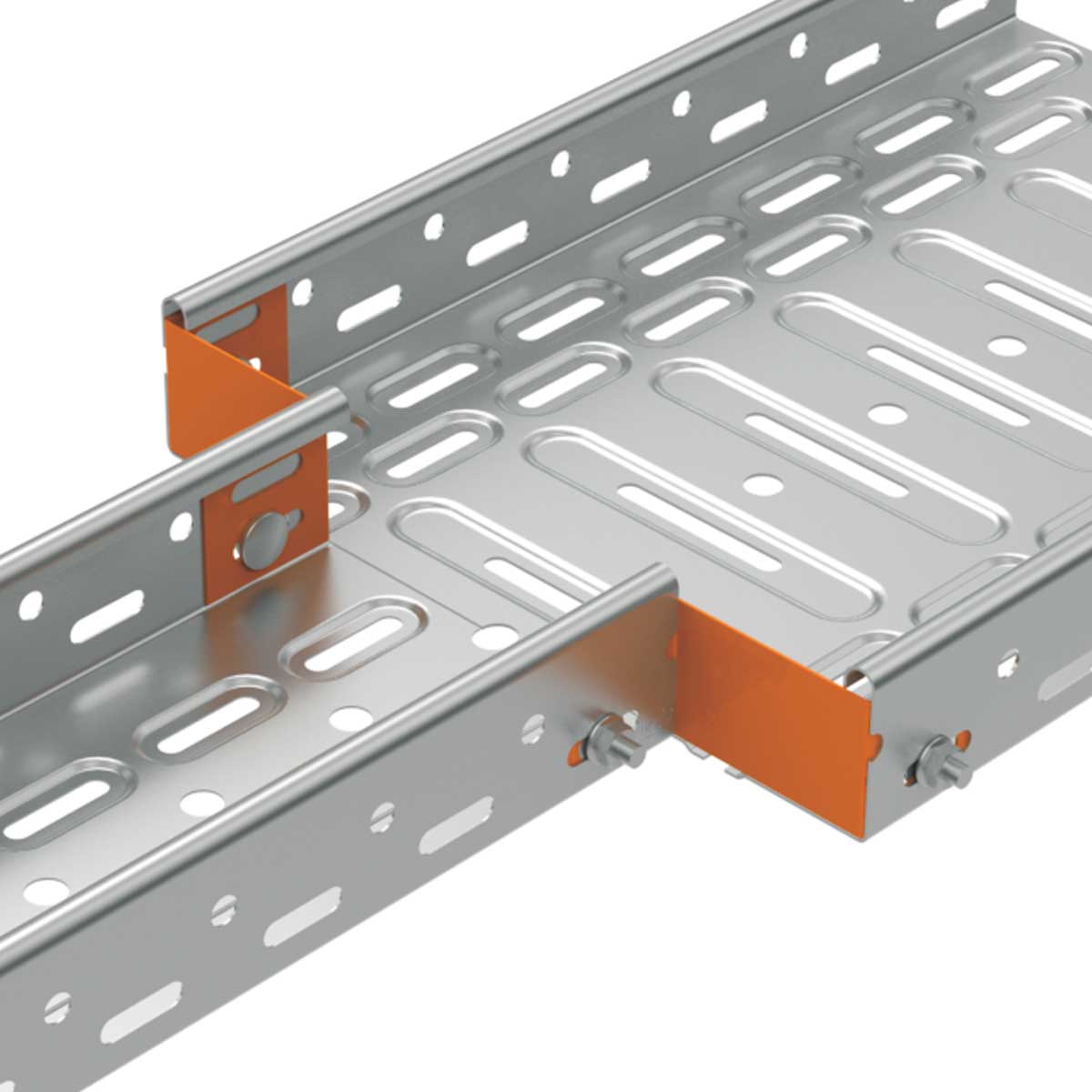

Spoj se provádí pomocí šroubů NSM 6X10. Redukce slouží k přechodu mezi různými šířkami žlabů se stejnou výškou bočnic.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
