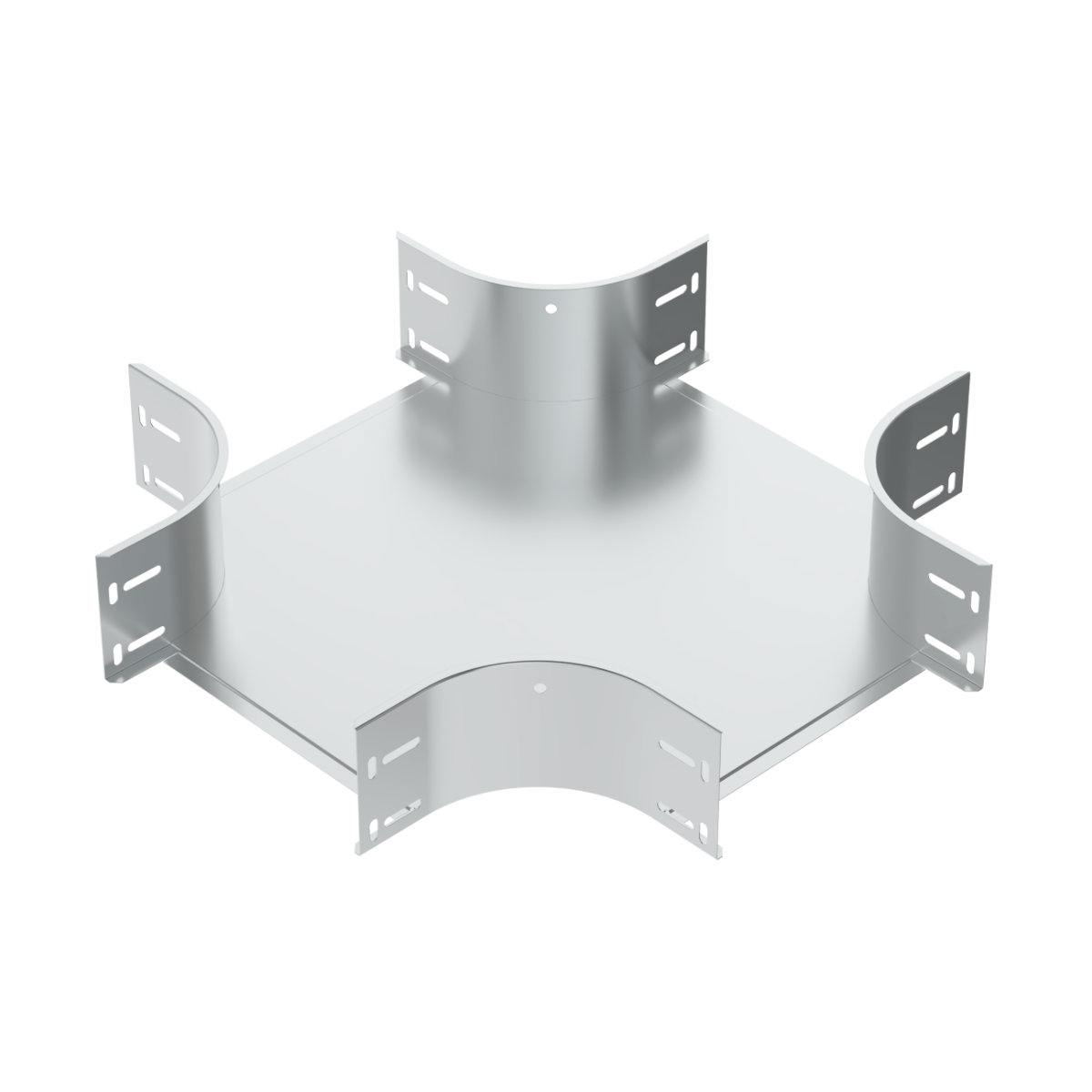

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
NKR_M3_CZ
| EAN kód | 8595057653849 |
| Celní kód | 73089059 |
| Hmotnost | 1,7280 kg/ks |
| Povrchová úprava | pozinkováno Sendzimirovou metodou |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,7 mm |
| Počet šroubů pro spojení | 16 |
| Rozměr A | 252 mm |
| Rozměr B | 567 mm |
| Rozměr H | 102 mm |
| Pro šířku trasy | 250 mm |
| Pro výšku trasy | 100 mm |
Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NSM 6X10. Pro vytvoření odbočení rozdílné šířky je možné využít redukčního dílu NRD.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
