Oblouk klesající 90°

KO 90X60X75_F

2D
3D

Přílohy a certifikace

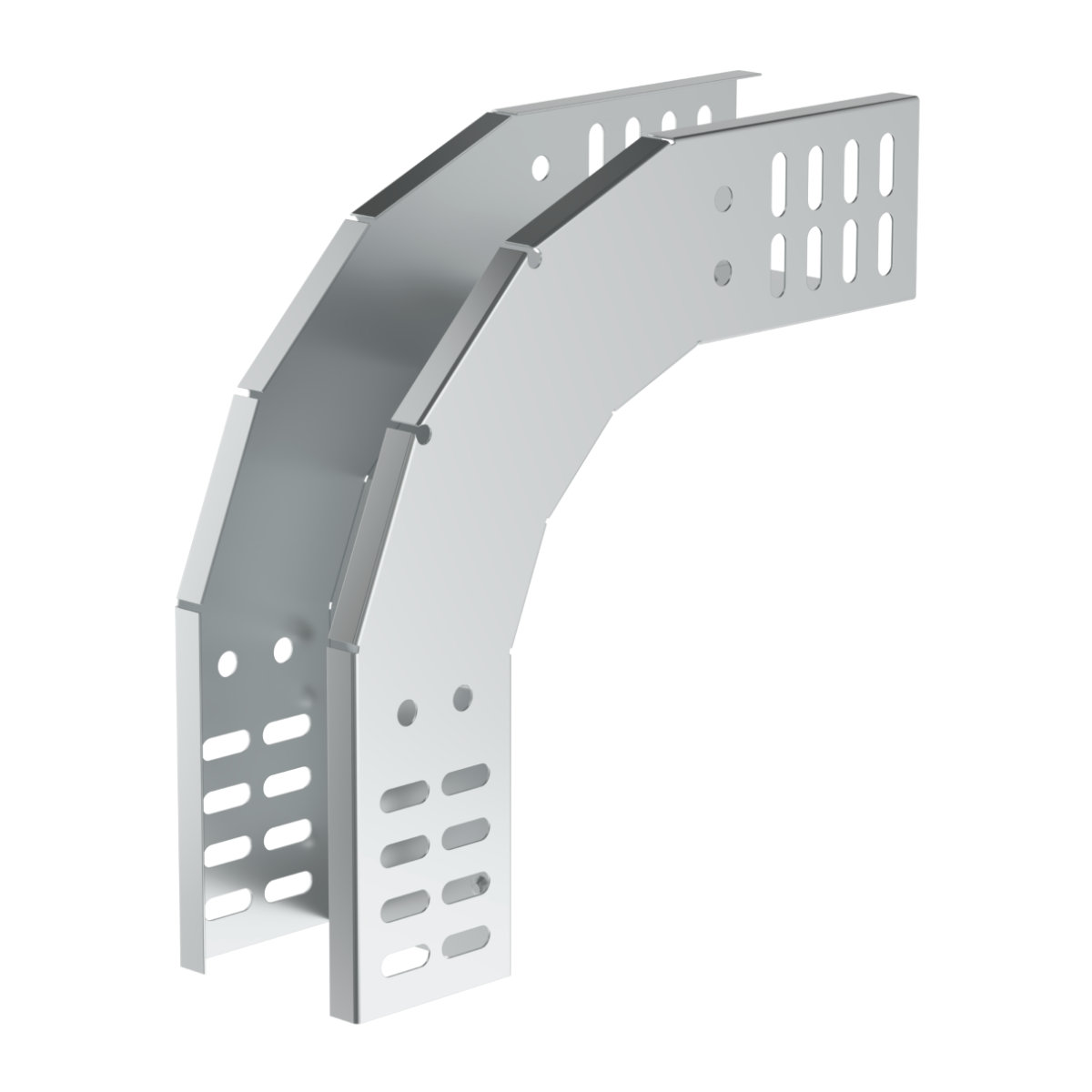

ilustrační obrázek

KO 90X60X75_F

KO 90X60X75_F

KO 90X60X75_F

Zvětšit model

Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.

Datový list
KO_PO_CZ
KO_CZ
KO_EN
KO_PO_EN

Certifikace
Prohlášení o shodě
Prohlášení REACH
Certifikát ESČ
Prohlášení RoHS
Declaration REACH
Certificate ESČ
Conformity declaration
Declaration RoHS

Požární certifikace
Stavební technické osvědčení
Prohlášení o shodě DIN
Protokol o certifikaci
Prohlášení o shodě
Protokol o certifikaci DIN
Certifikát DIN
Certifikát
Certificate DIN
Certification report DIN
Conformity declaration DIN

EAN kód	8595057663954
Celní kód	73089059
Hmotnost	0,6055 kg/ks
Povrchová úprava	žárový zinek ponorem
Teplotní odolnost	-50 - 150 °C
Funkčnost při požáru	P90-R, E90, PS90
Odpovídá normám	ČSN EN 61537
Normy požární odolnosti	ČSN 73 0895, DIN 4102-12, STN 92 0205
Tloušťka plechu	0,8 mm
Počet šroubů pro spojení	8

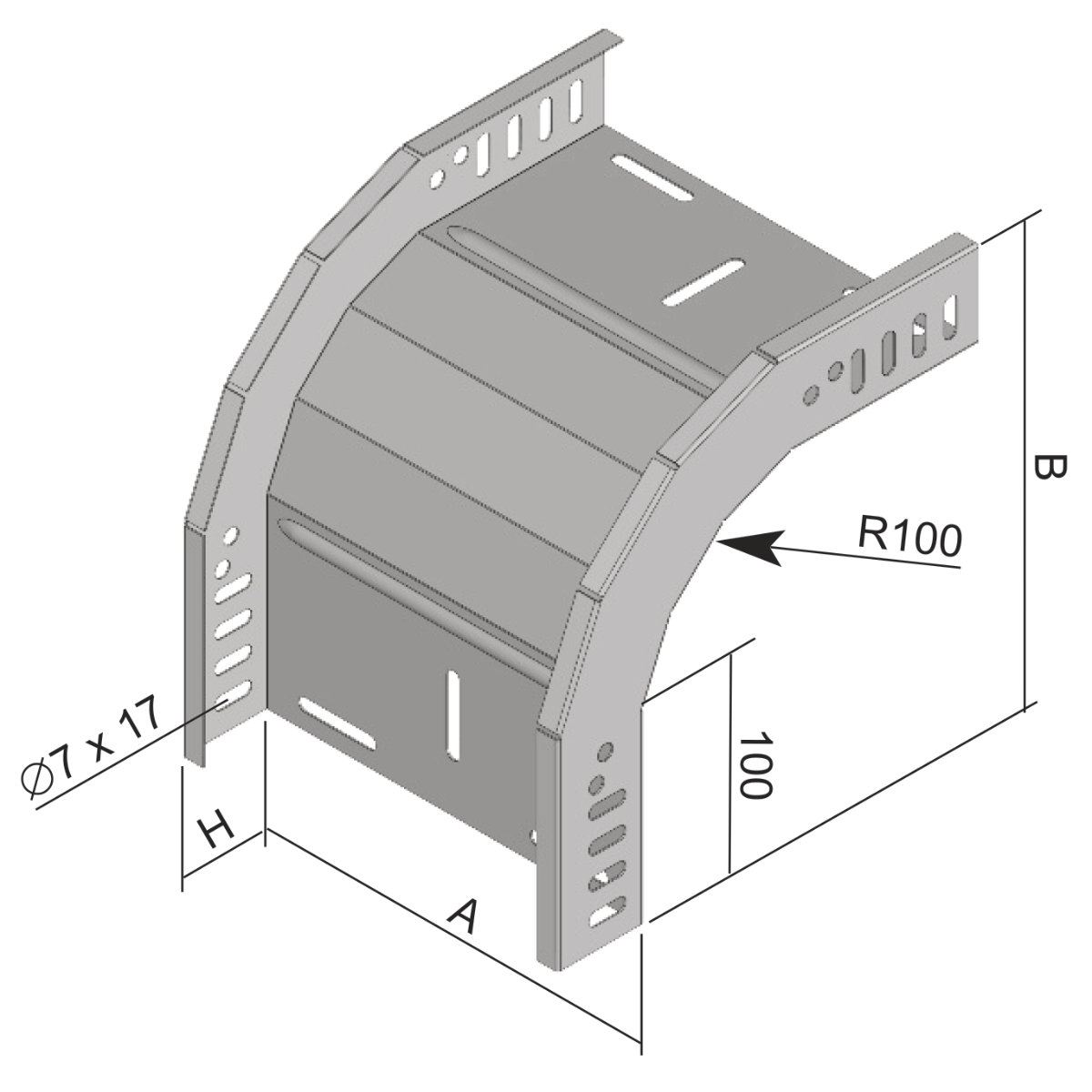

Rozměr A	78 mm
Rozměr B	245 mm
Rozměr H	65 mm
Pro šířku trasy	75 mm
Pro výšku trasy	60 mm

Upevnění spoje se provádí šroubem NSM 6X10.

Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
