MDZ_CZ
| EAN kód | 8595057698505 |
| Celní kód | 39259080 |
| Hmotnost | 0,3200 kg/ks |
| Materiál | PP |
| Bezolovnatý materiál | ano |
| Samozhášivý materiál | 30 s |
| Jmenovité napětí | <= 400 V |
| Jmenovitý proud | <= 16 A |
| Teplotní odolnost | -25 - 60 °C |
| Zkouška žhavou smyčkou | 850 °C |
| Způsob montáže Před montáží je nutné seříznout nosič včetně přiložené izolace na potřebnou délkou podle tloušťky izolační vrstrvy. Nosič se připevní ke stěně pomocí přiložených hmoždinek dle typu zdiva a vrutů. Při montáži zásuvky 400 V se doporučuje připevnění nosiče pomocí chemických kotev. Nosičem se protáhne kabel a vloží zkrácená vnitřní i vnější izolace. Pomocí 4 přiložených šroubů se k nosiči připevní krabice případně deska, na kterých se provede finální montáž. | |

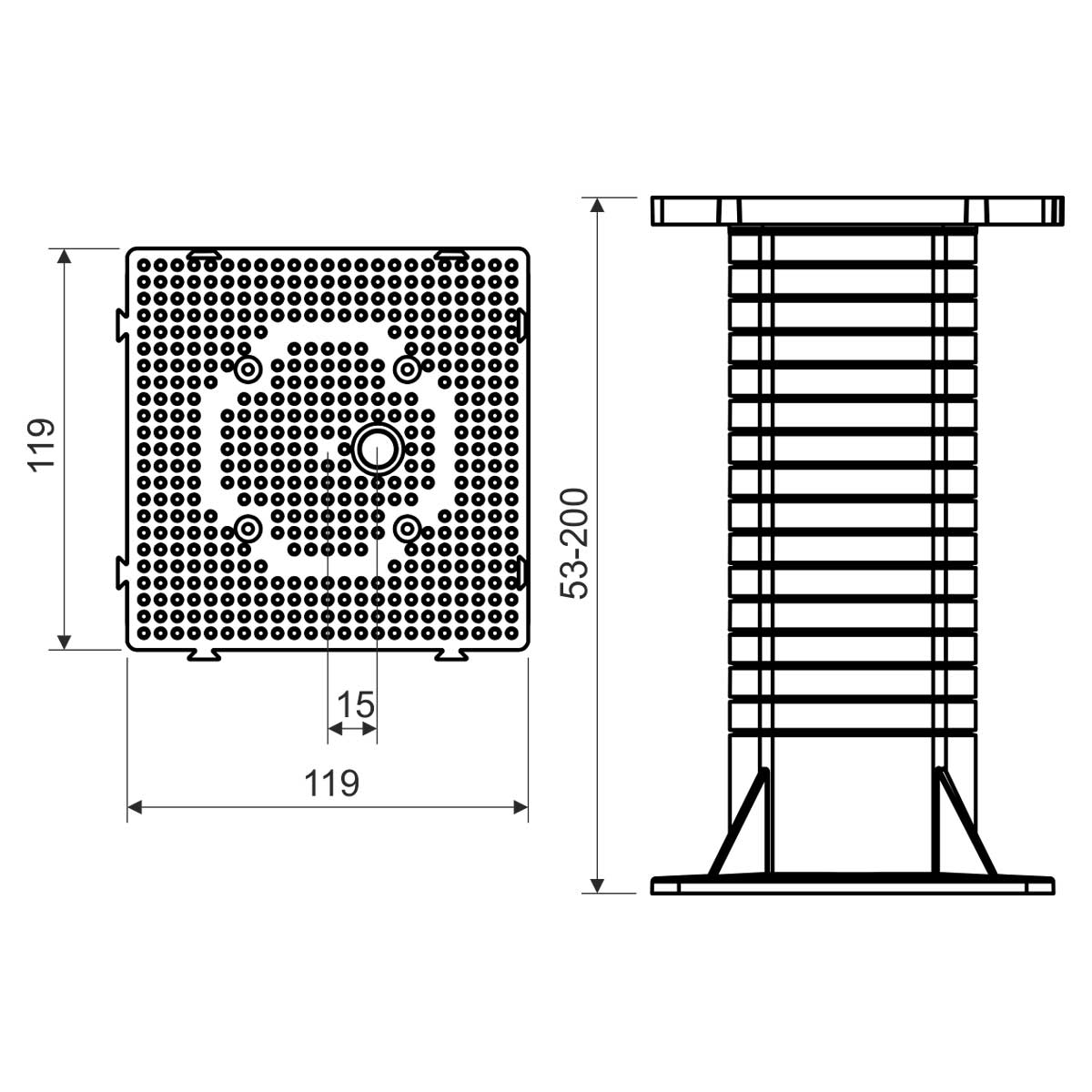

| Šířka | 120 mm |
| Výška | 120 mm |
| Hloubka | 200 mm |
| Třída reakce na oheň podkladového materiálu | A1 - F |
| Popis balení jednotlivé montážní desky baleny v samostatných kartonech | |

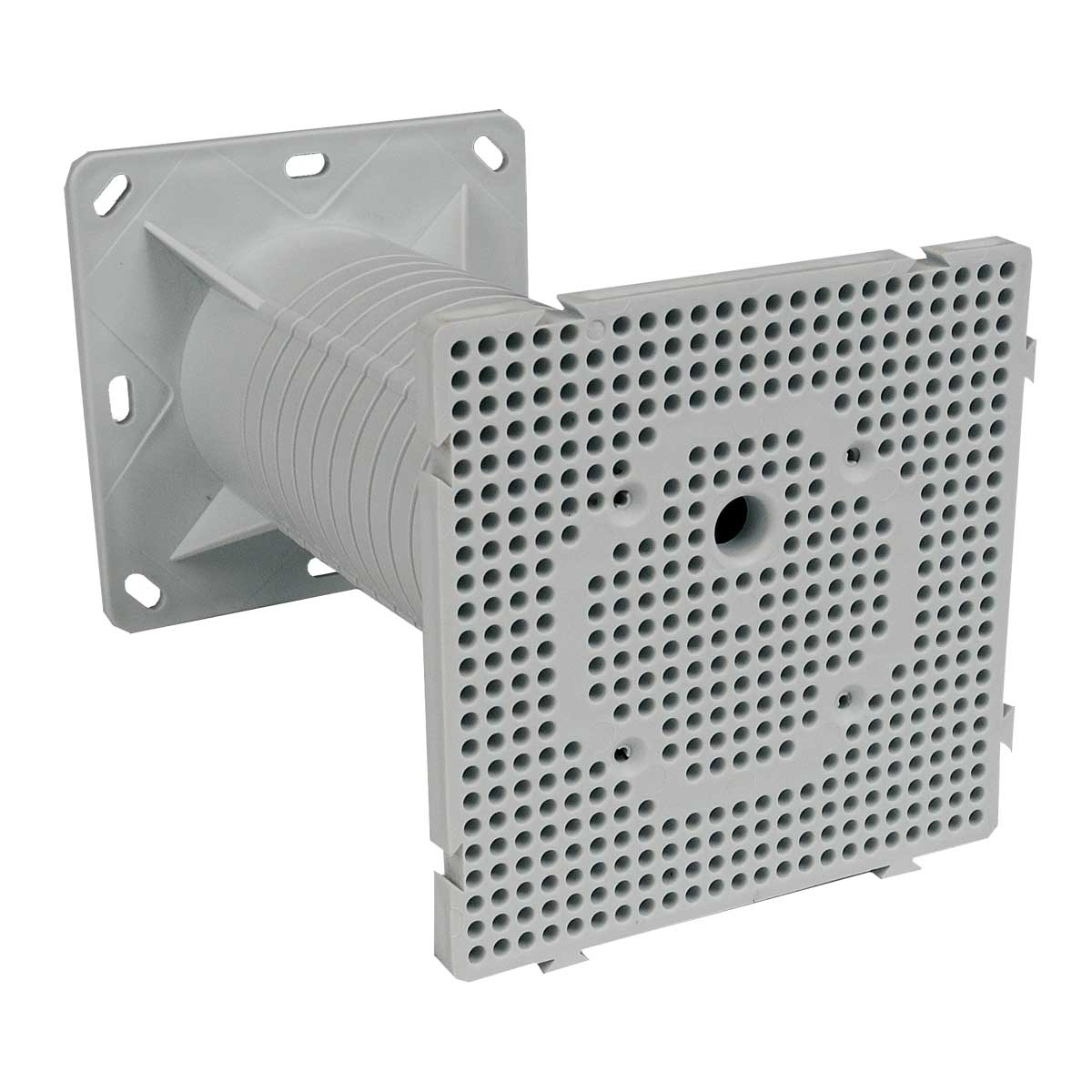

Pro instalaci elektrických zařízení (venkovní světla, pohybová čidla, zásuvky 400 V apod) na zateplené fasády budov tloušťky 50 - 200 mm. Eliminuje vytváření tepelných mostů. Zatížení 40 N ve vzdálenosti 180 mm od stěny. Možnost vytvoření libovolně velké plochy při použití více montážních desek. Součástí balení je nosný tubus, montážní deska včetně středové nosné krytky, vnitřní a vnější izolace a kvalitní hmoždinky, vruty a nosné víko pro montáž. Pro montážní desku jsou vhodné vruty o průměru 4 až 5 mm. Robusní konstrukce.
